WIFI模塊

首頁 > 產品中心

SFWIFI-2357

admin

產品特點:

特點:

通訊方式可選:無線和232串口;

安裝方式靈活模塊獨立固定機箱內擋片固定

信號接線方便接線端子DB37插座可選;

現場防護1000V隔離

開關量輸出繼電器隔離驅動電流1-3A

輸出信號上電清零、可回讀;

輸出顯示指示燈

開關量輸入:光電隔離

=

  • 簡介
  • 技術指標
  • 相關產品

簡介:

SFWIFI-2357是基于232串口和WIFI無線控制的隔離型開關量輸入輸出接口卡,用戶可以通過232串口進行有線控制,也可以使用WIFI網絡對該卡進行無線遠程控制。

2357隔離型開關量輸入輸出接口卡有8路光隔離開關量輸入通道,8路開關量輸出繼電器控制通道。輸出使用繼電器進行隔離控制,輸入使用光隔離。開關量輸出通道具有上電清零和數據鎖存功能、輸出數據可回讀。

2357隔離型開關量輸入輸出接口卡使用串口模式時,與上位機直接連接進行通信,電氣接口為232電平,使用標準串口編程控制即可,上位機可為單片機或PC機。

2357隔離型開關量輸入輸出接口卡WIFI應用時,采用網絡編程即可實現用戶應用,程序編制簡單。WIFI使用時只需將接口卡與WIFI路由器進行統一部署,由具有WIFI的上位機進行遠程網絡控制,其輸入輸出信號由卡上的端子接口與外部設備的信號連接。

2357采用基于WIFI的TCP/IP方式,板卡工作于server方式,上位機作為client端提出連接申請獲得IO控制服務,通過網絡命令的方式輸出控制參數,讀取狀態和IO輸入值。

網絡配置通過獨立串口實現,可以配置路由器信息和IO卡的地址,可通過串口控制IO。

外形安裝與輸入輸出接線:兩種安裝模式,配置了接線端子方式和DB37芯D型插座

1000V輸入輸出通道高壓隔離,為現場主機提供防護。適用于工業控制現場和實驗室。



= 通訊方式:   WIFI、232口;

= 隔離型開關量輸入通道數:    8路 ;

= 隔離型繼電器開關量輸出通道數:8路;

= 開關量輸出通道:     上電請零;

= 開關量輸出通道:     輸出數據鎖存,狀態可回讀;

= 外形安裝:   模塊盒、PC機箱內側擋板固定;(出廠按需配置)

= 輸入輸出連接:   接線端子方式、37芯D型插座(出廠按需配置)



技術參數

隔離型開關量輸入:

=光隔離器: EL354;

=光隔離響應: 25uS;

=輸入電流: 隔離型輸入最大:60mA,通過電壓比較器進行輸入;

=輸入電壓: 5-24V;

=輸入阻抗:    560歐姆;

=隔離保護電壓: 1000VDC(最小);

=過壓保護:    70VDC(最小);

=隔離電壓:    1000VDC;

繼電器輸出:

=繼電器類型:  8通道(A型);其中4通道可選配(C型)

=觸點等級: 250VAC:3A或24VDC:3A;

=擊穿電壓: 70VDC;

=接通時間: 15mS(最大);

=斷開時間: 5mS(最大);

=輸入阻抗: 500兆歐;

串口:

=通訊速率: 115200;

=接口電平: RS232;



WIFI

=網絡延遲時間: 大于60-500mS;

=直線傳輸距離: 70米;



2.3電源功耗

=電源: 外接 +5V、+12V;

=電流: ≤ 300mA (最大值)



2.4使用環境要求

=工作溫度: -10℃~55℃

=相對濕度: 40%~80%

=存貯溫度: -25℃~+85℃





2.5外型尺寸:( 不含檔板 )

=模塊外型尺寸: ×寬×高=145mm×89mm×40mm

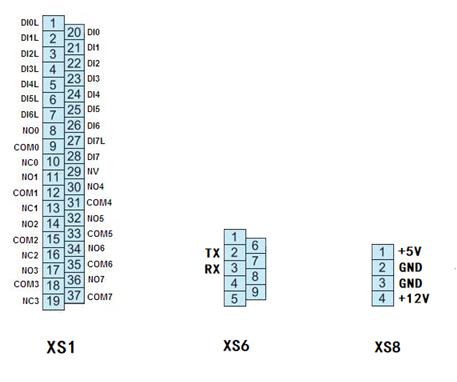

插座引腳定義:



?
